CNC frezen
Stappenplan

Stappenplan CNC frees 3018 Pro

Safety first

  • Het is een kleine goedkope CNC. Gebruik simpele materialen
  • Pas op dat je niet het aluminiumbed freest. Leg er altijd een laagje hout of vergelijkbaar tussen
  • De frees draai snel. Zet wat je wil bewerken goed vast!
  • Pas op je vingers 😉

Opstarten

  1. Plug de CNC in power en USB

  2. Open ugsplatform (Universal G-Code Sender)

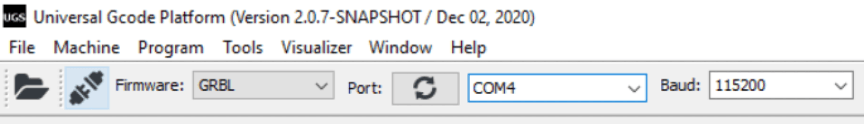

  3. Kies bij firmware GRBL

  4. Klik bij Port op de refresh knop

  5. Kies bij Port COM4

💡

Af en toe gebruikt de CNC opeens een andere poort. Er zit dan niets anders op dan de verschillende COM-poorten één voor één uit te proberen.

  1. Kies bij Baud 115200

  2. Klik op het stopcontact knopje om verbinding met de machine te starten

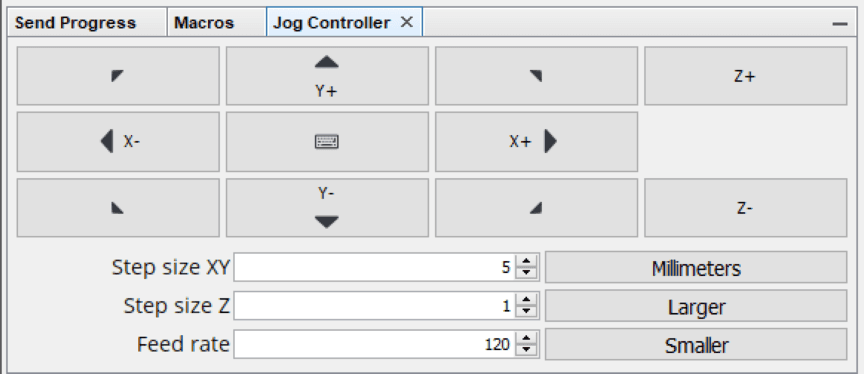

  1. Kies snelheden en bewegingsafstanden voor handmatige input

    • Step size XY: aantal mm dat het bed of de kop verplaats als je op de pijltjes klikt
    • Step size Z: aantal mm dat de kop omhoog/omlaag gaat bij klikken op Z- en Z+
    • Feed rate: snelheid van beweging (120 werkt best goed, maar het maakt niet erg veel uit)

Materiaal plaatsen

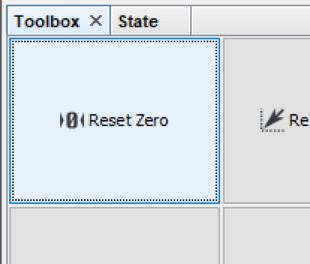

  1. Klik op Home machine en vervolgens op Reset zero

  2. Als er genoeg ruimte is kan je er een tool in zetten (bijvoorbeeld een "V" tip cutter) als er niet genoeg ruimte is kan je de kop verplaatsen met de "Jog Controller" buttons

  3. Zet de tool goed vast met de 2 moersluitels

  4. Verplaats X/Y tot je op de linker onderhoek zit van waar je wil beginnen

  5. Klik op Reset Zero

  1. Controleer of de tool inderdaad goed vast zit
💡

Zet je material goed vast. Gebruik de klemmen die bij de frees liggen. Hoe beter het materiaal geklemd zit, hoe mooier je resultaat

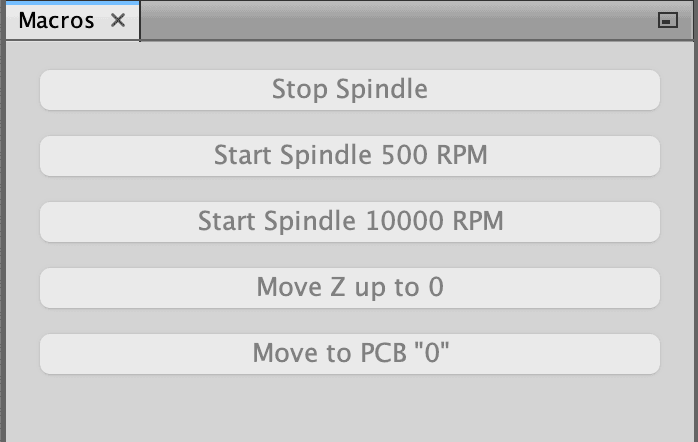

  1. Gebruik de macro button Start Spindle 500 RPM om de frees te starten

⚠️

Ga alleen door als het boortje echt draait. Anders kan je de machine beschadigen

  1. Ga nu langzaam (dus met een kleine Z step) omlaag met Z- tot je op de diepte zit die je wil gebruiken om de PCB netjes uit te graferen

  2. Om ook de Z start locatie vast te zetten klik je nog een keer op Reset Zero

  3. Stop de Frees met de Macro button Stop Spindle

Je hebt nu de startspositie van de machine vastgezet en je materiaal geplaatst. Je bent klaar om te gaan frezen.

Frezen

  1. Klik op de Open knop en open je .nc-bestand

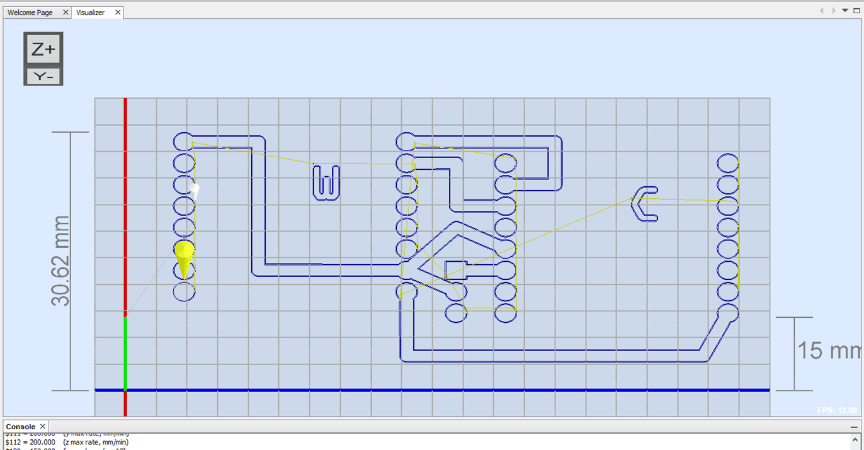

  2. Nu zie je in de visualizer de outlines van je ontwerp

  1. Klik op Play

  1. De machine verplaatst een beetje en stopt dan, klik nogmaals op Play

  2. Houd de machine goed in de gaten en druk snel op Stop of trek de stekker er uit als het mis lijkt te gaan

Wacht tot de machine klaar is.

Afronden

Zodra de machines klaar is met frezen, kan je je werk verwijderen en de machine afsluiten.

  1. Verplaats de kop zodat deze niet boven de PCB zit met de knoppen in Jog Controller

  2. Haal je werk los van de klemmen

  3. Maak de machine schoon als het nodig is

  4. Trek de stekker uit het stopcontact

Je bent nu klaar met frezen. Goed gedaan!
