Stappenplan Full Spectrum lasersnijder

⚠️
Veiligheidsworkshop verplicht

Voordat je begint

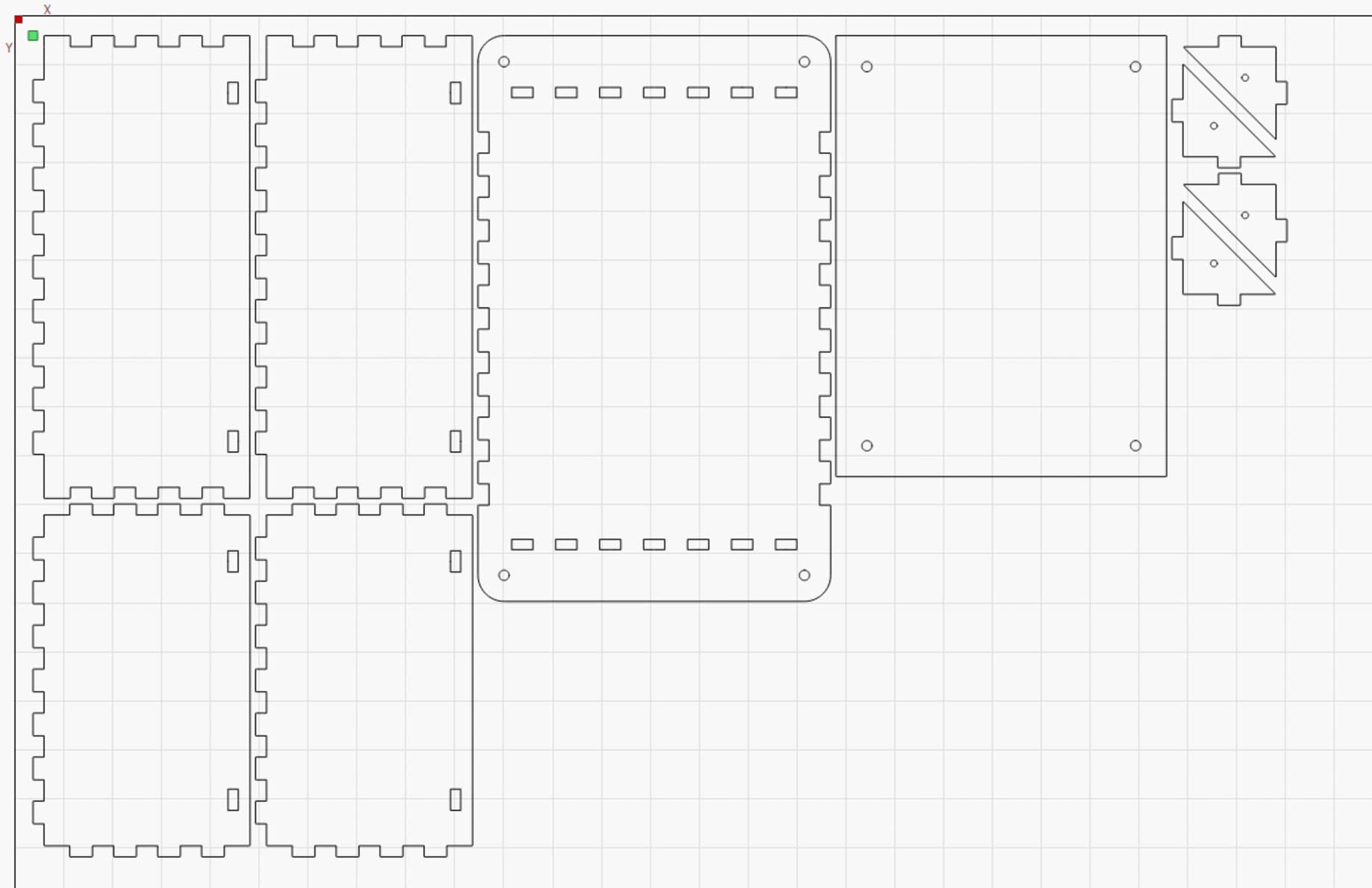

Je hebt een vectortekening nodig om te kunnen snijden (vectorize). Dat kan je maken in bijvoorbeeld Adobe Illustrator. Voor graveren (rasterize) kan je ook een gewone foto gebruiken.

  • Gebruik gesloten vormen
  • Gebruik doorlopende lijnen om sneller en betrouwbaarder te snijden
  • Vectorlijnen zijn 0,035mm / 0,099pt dik

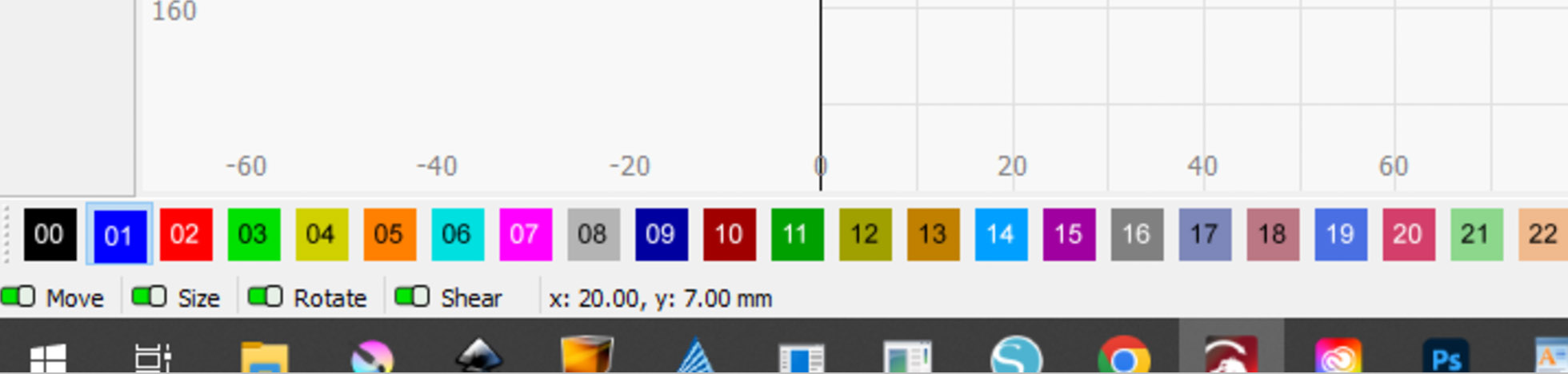

  • Vectorlijnen zijn rood #ff0000
  • Rastergebieden zijn blauw #0000ff

Werk in RGB-kleurruimte. Dat staat in Adobe Illustrator onder Bestand > Documentkleurmodus > RGB-kleur

Opstarten

🚨

Houd je altijd aan de veiligheidsregels

⚠️

Lukt een van de stappen niet, of weet je niet zeker of je het goed hebt gedaan? Stop dan en vraag om hulp

Lasersnijder opstarten

  1. Zorg dat de noodstop op de lasersnijder is ingedrukt, zodat 'ie niet te vroeg aan springt
  2. Zet het stekkerblok aan
  3. Controleer de koeling (houten kastje achter de lasersnijder)
    • Draait de ventilator?
    • Is het koelingsreservoir vol genoeg (minstens voor de helft gevuld)
  4. Controleer de afzuiging
    • Houd een vlakke hand tegen de voorkant van de lasersnijder, op het Full Spectrum-logo. Zorg dat je een luchtstroom voelt
  5. Zorg dat er geen bellen in de lasersnijder zitten
    • Wel bellen? Til de linkerkant van de lasersnijder dan wat op om ze weg te krijgen
  6. Zet nu de lasersnijder aan door de rode noodstopknop te draaien

RetinaEngrave opstarten

  1. Open RetinaEngrave op de computer in de MakerSpace, Jennifer. Linksonder zie je "Connected 10.0.1.8"
  2. Druk op 'Home' om de lasersnijder te homen. De laserkop verplaatst naar de rechterbovenhoek van het apparaat
  3. De woorden 'Connected' en 'Homed' moeten nu groen zijn in de statusbalk linksonder

Instellen en kaliberen

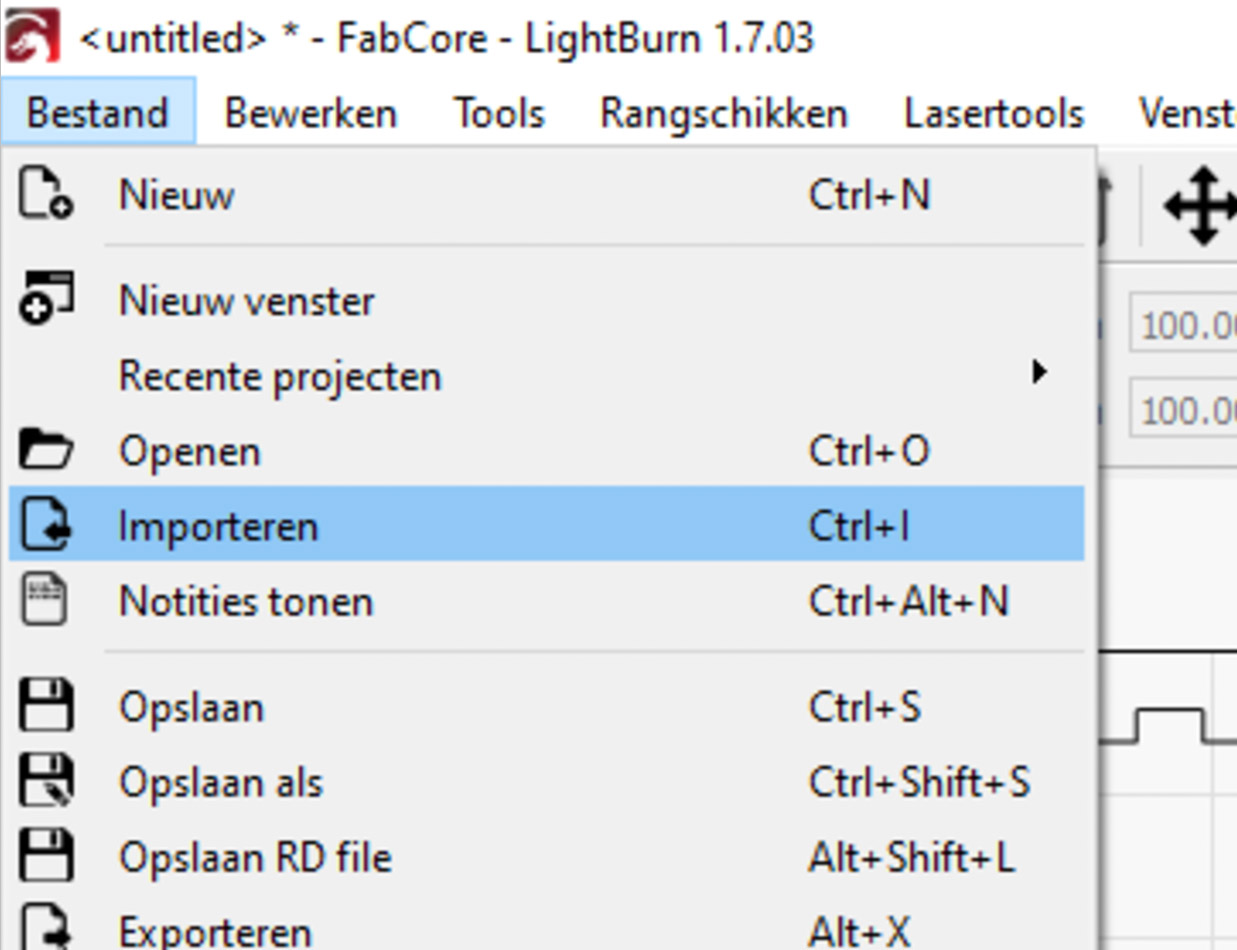

Importeer je vectortekening

Om je tekening naar de lasersnijder te sturen moet je 'printen' naar RetinaEngrave. Hoe dat precies werkt, hangt af van het programma waarin je werkt.

In Illustrator kies je Afdrukken en dan bij de printer de Full Spectrum Engineering Driver. Kies bij mediaformaat FSL Hobby Series 20x12.

De tekening opent nu in het programma RetinaEngrave.

RetinaEngrave

In RetinaEngrave zie je links bovenin 3 tabs:

BenamingWat doet het?
Raster Engravelaat zien wat er gegraveerd wordt
Vector Cutlaat in rood zien wat er gesneden wordt
Design Viewhier kan je direct een werktekening maken
  1. Kies in het menu Modus of je alleen wilt graveren (Raster Mode), alleen snijden (Vector Mode) of zowel graveren als snijden (Raster then Vector)

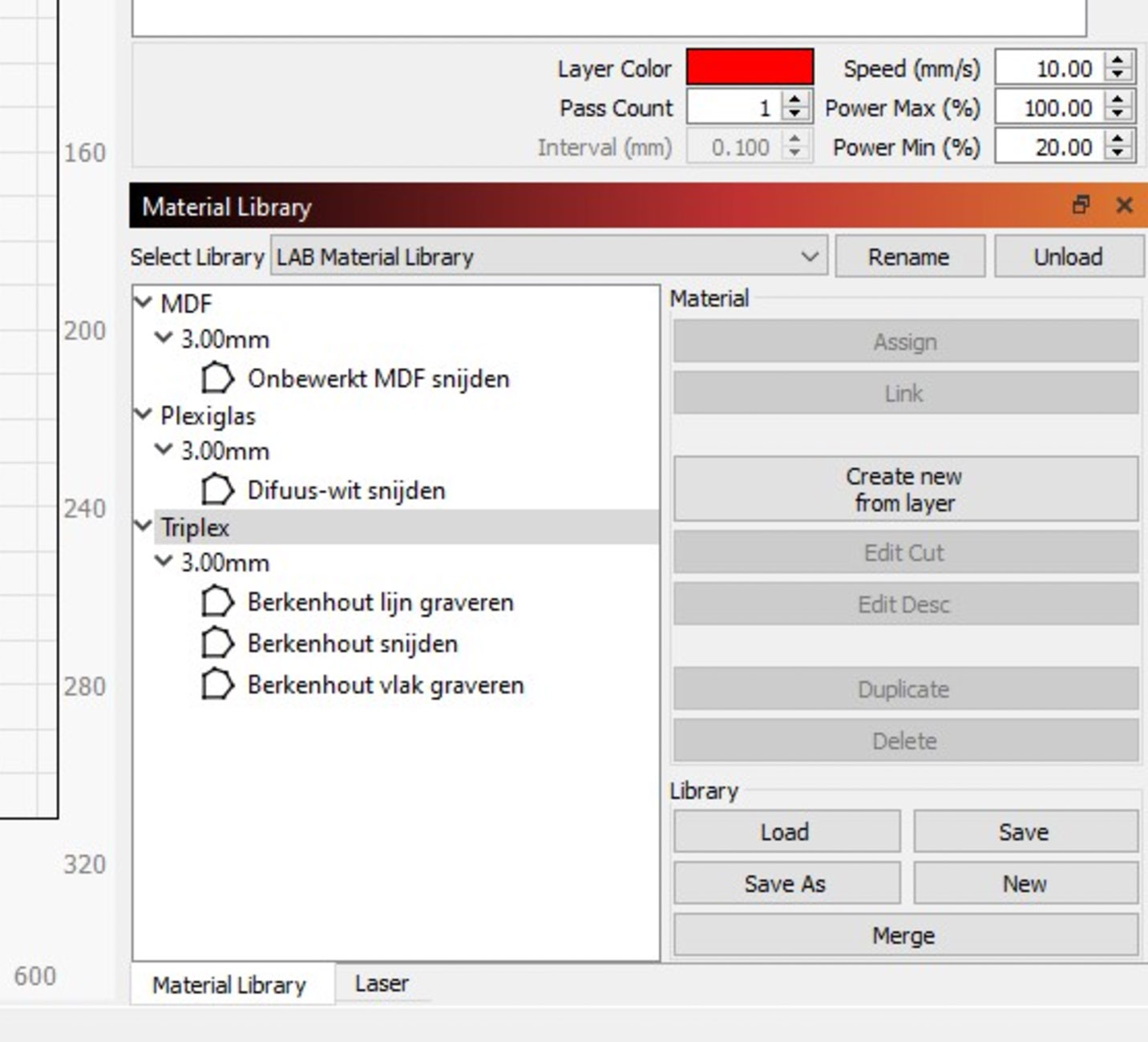

  2. Zoek de instellingen van het materiaal waar je mee werkt op in Instellingen per materiaal

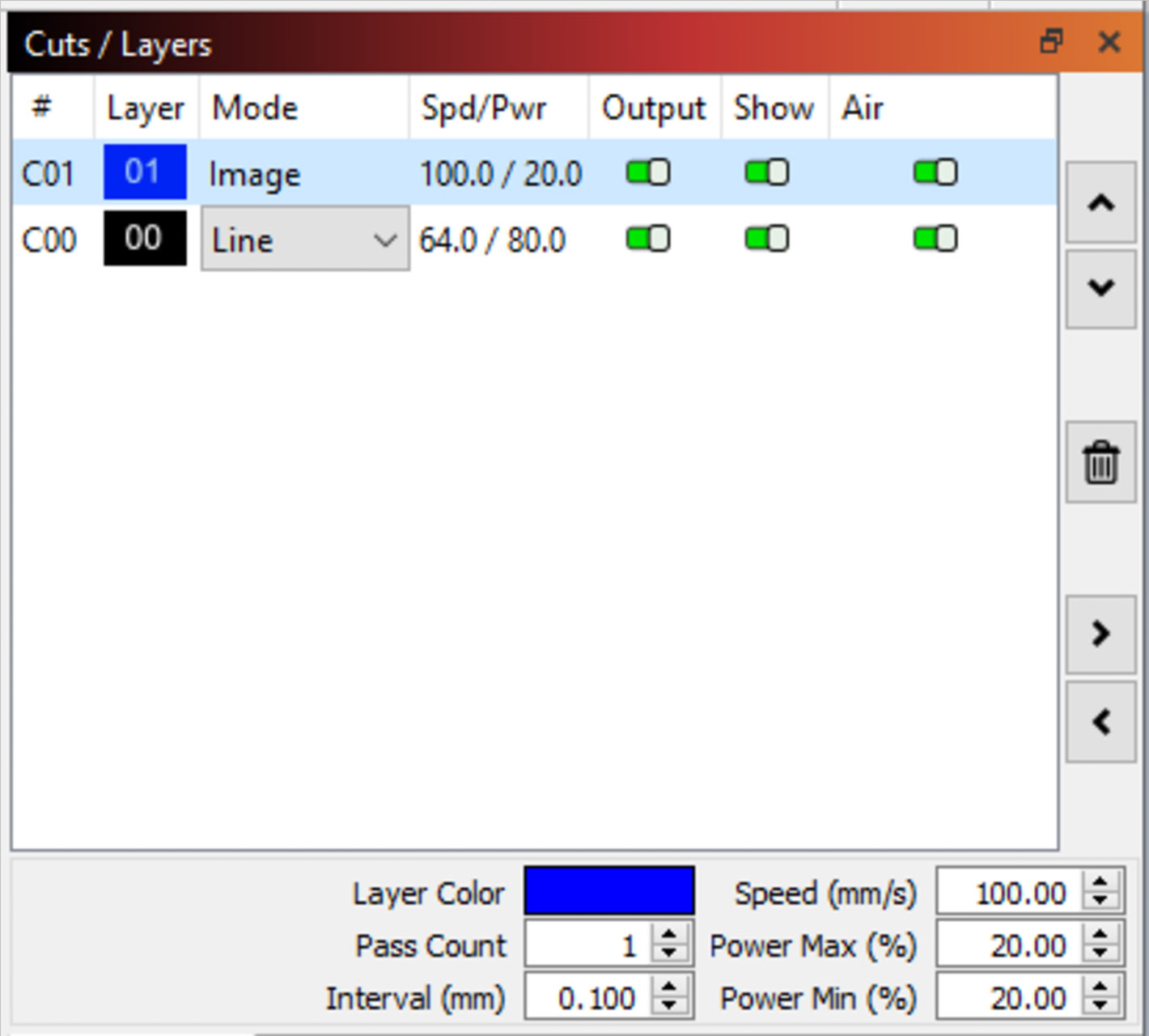

  3. Stel in het Control Panel rechts de waarden in voor het snijden en graveren
    • Vul bij Raster Properties de Raster Power en Raster Speed in
    • Vul bij Vector Layers de Speed, Power en Passes in

Scherpstellen

Voorafgaand aan het snijden en graveren moet de laser scherpgesteld worden op je materiaal. Dit moet je elke keer doen als je van materiaal wisselt of een tijd niet gesneden hebt.

Rechtsvoor in de printer vind je het kalibreerblokje, een klein metalen cilindertje. Hiermee zorg je dat de laserkop de juiste afstand zal hebben tot het materiaal.

⚠️

Het blokje moet altijd te vinden zijn. Dus direct na het kalibreren terugplaatsen!

  1. Leg het materiaal in de lasersnijder op het honingraadraster.

  2. Verplaats met de pijltjes de laserkop naar ergens boven het materiaal.

Met de knop F/S kun je de snelheid van het verplaatsen aanpassen. FX is snel, SX is langzaam.

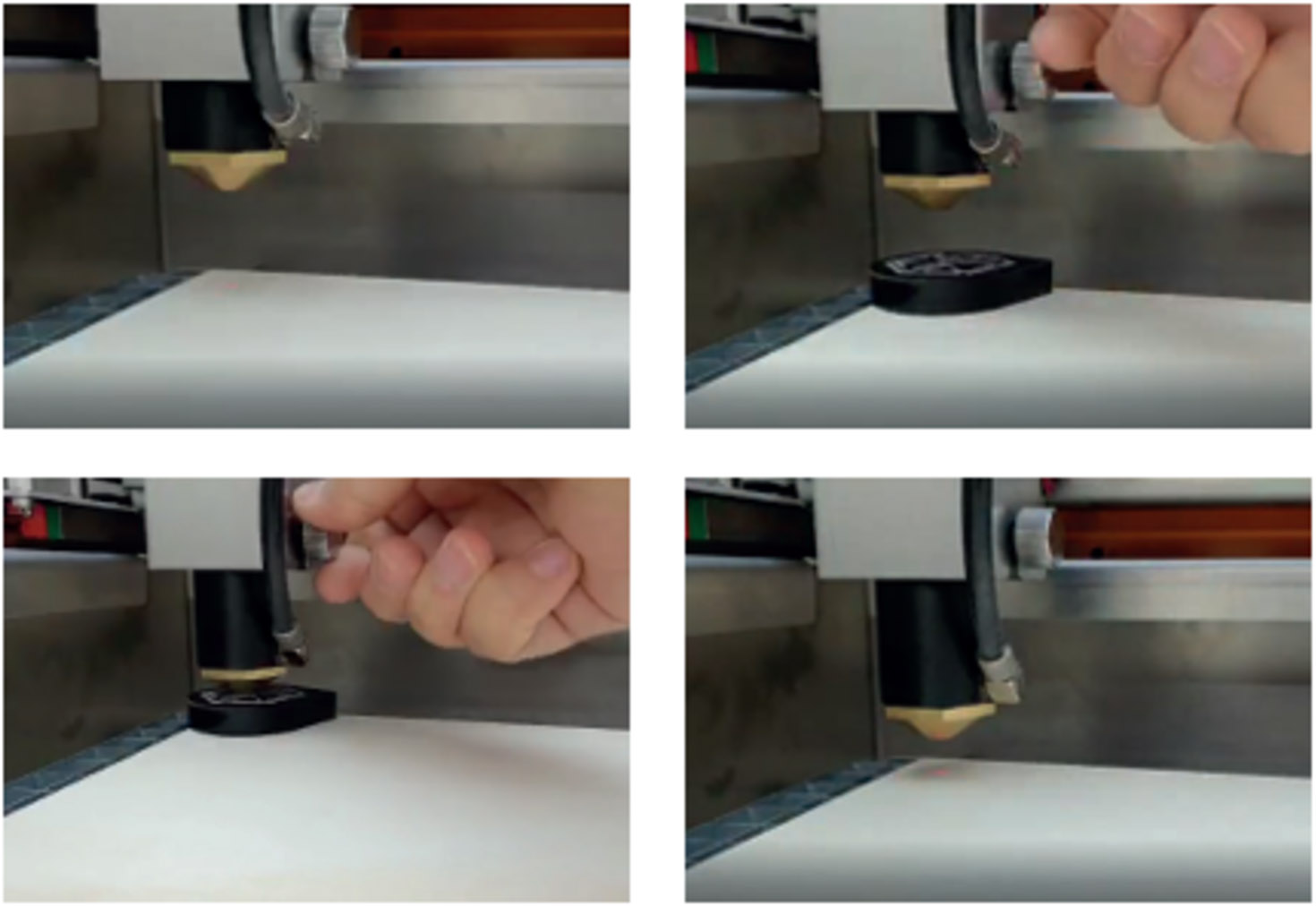

  1. Schroef het stelschroefje los en plaats het kalibreerblokje onder de laserkop op je materiaal. Laat de laserkop zakken op het blokje en draai de stelschroef weer vast

  2. Het blokje kan er nu tussenuit. Graag het blokje terugplaatsen op dezelfde plek, rechts voorin de lasersnijder

De laserkop is nu scherpgesteld op de dikte van je materiaal.

Snijpositie bepalen

De laser begint te snijden vanaf de linkerbovenhoek en werkt dan je tekening af naar rechtsonder.

  1. Positioneer de laser met de pijltoetsen op het bedieningspaneeltje op de linkerbovenkant van je materiaal, niet te dicht bij de rand

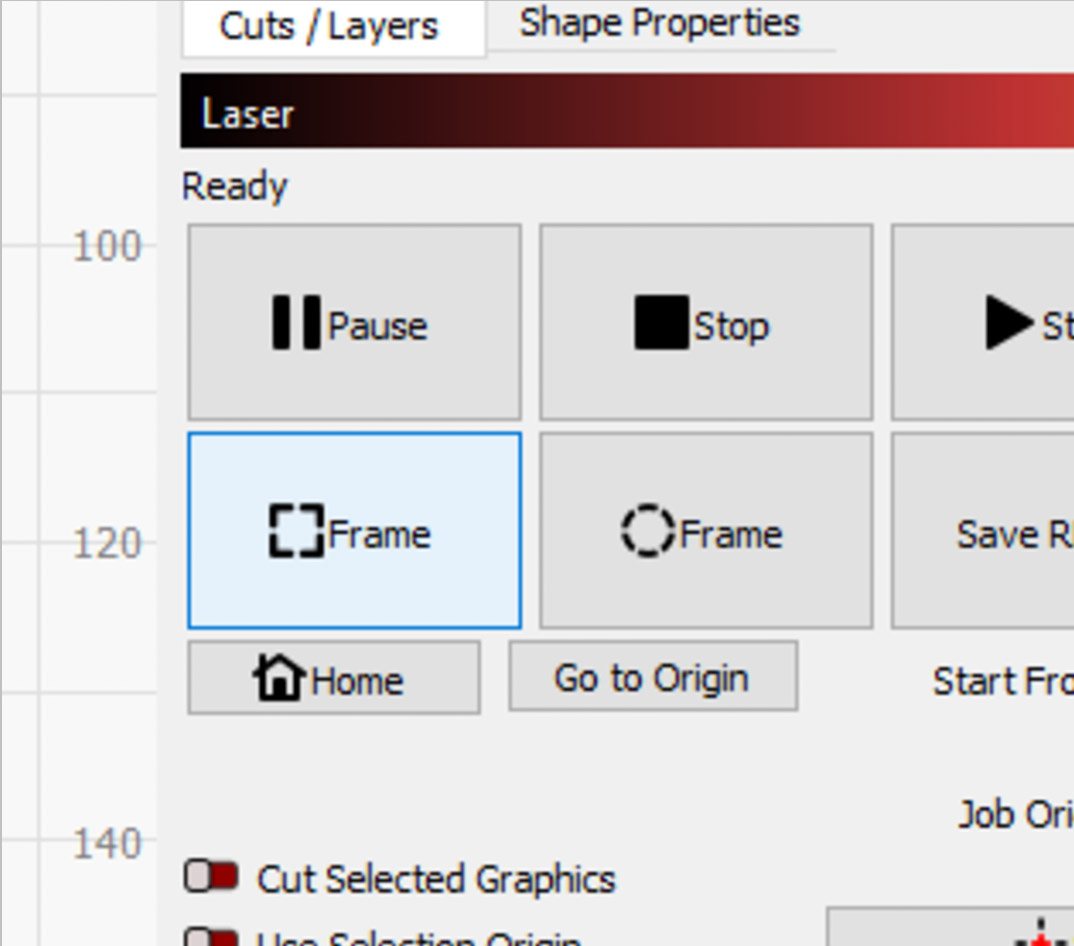

  2. Druk op de test run-knop. De laserkop laat nu de uiterste omlijning van het werkstuk zien

Hello
  1. Volg de laser en kijk of het past op je materiaal
    • Zo ja, ga naar de volgende stap
    • Zo nee, pas je bestand aan, of de afmeting van het materiaal, of de positie van de laser. En check opnieuw

Snijden

Alles staat nu klaar om te snijden. De laser is scherp gesteld, de positie is goed en de instellingen zijn goed.

🔥

Blijf in de buurt van de lasersnijder. Kijk nooit recht in het felle laserlicht, maar kijk met een schuin oog of er geen vlam/brand ontstaat. Zie ook de veiligheidsinstructies.

Geef de snijopdracht. Druk op de groene play-knop. De laser gaat aan het werk! Als je werktekening zowel snij-als graveerwerk bevat zal hij eerst gaan rasteren (graveren), daarna volgt het snijden.

Tijdens het graveren/snijden kan je in de tabjes zien hoever de laserkop is. Rechtsonder zie je een tijd teruglopen. Dit geeft aan hoe lang de laser nog bezig is.

Als je snijwerk klaar is, wacht dan tot je geen rook in de machine meer ziet tot je de kap openmaakt.

Afsluiten

  1. Haal weggesneden materiaal uit de lasersnijder en laat het werkblad netjes achter.
  2. Druk op de noodstop van de lasersnijder en zet het stekkerblok uit.

Je bent nu klaar.
